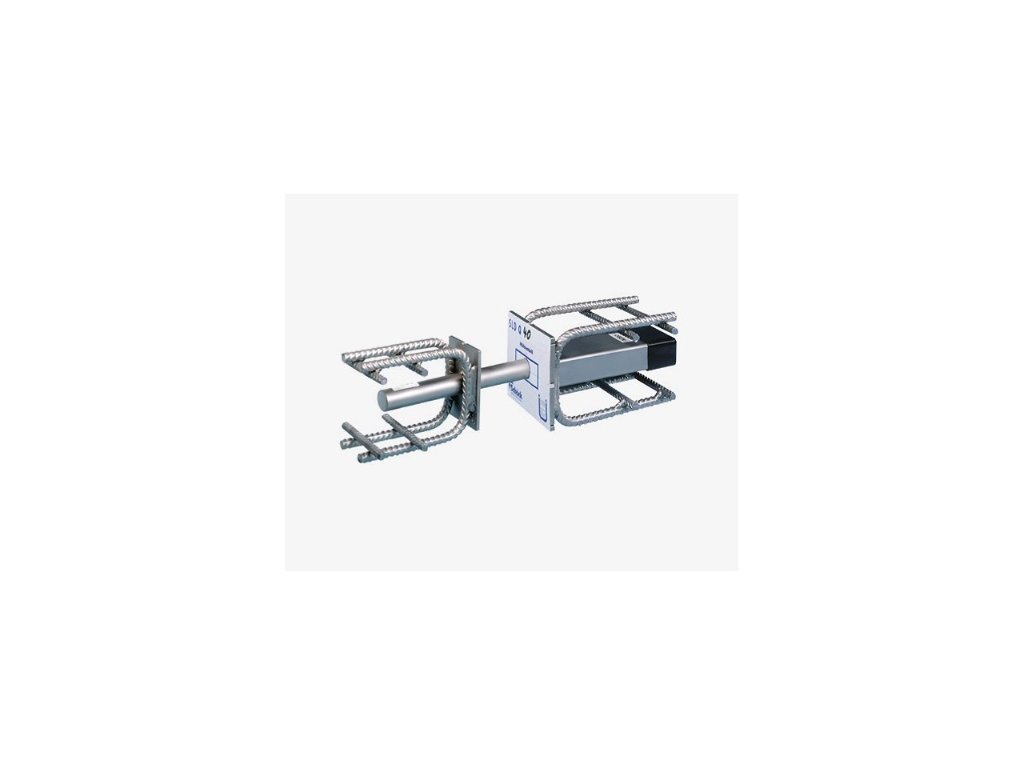

Schöck Dorn SLD-Q

Schöck Dorn SLD-Q
Smykový trn pro přenos velkých posouvajících sil

Cena s DPH 0,00 CZK

Cena bez DPH0,00 CZK

Do košíku
Interní kód 3828.00
KÓD
EAN
ks
Odkazy
Tento smykový trn slouží k přenosu velkých posouvajících sil v dilatačních sparách mezi budovami a umožňuje
přitom posun ve směru své podélné osy a příčně ve vodorovné rovině. Díky tuhému ukotvení pomocí integrovaných
třmínků je obzvláště vhodný pro napojení tenkých konstrukcí.

Vlastnosti výrobku:
Schöck Dorn typ SLD (pro velká smyková zatížení) se skládá z pouzdra a trnu, jež se zabetonují do dvou sousedních
částí budovy přerušených dilatační spárou. Trn přenáší zatížení z jedné části stavební konstrukce pohybem do pouzdra,
a tím na druhou část konstrukce. Přivařené třmínky a čelní deska přitom zabezpečují optimální kotvení v betonu.

Pouzdro trnu typu SLD má kruhový průřez, a umožňuje tak posun ve směru osy trnu (směr x), čímž zabraňuje vzniku
vynucených napětí vznikajících důsledkem délkových změn stavebních konstrukcí. Přenáší síly působící svisle a kolmo
vzhledem k ose trnu.

Pokud je nutno zajistit možnost posunu i ve směru kolmém k ose trnu (směr y), použije se prvku SLD-Q. Jeho pouzdro má
obdélníkový průřez a umožňuje posun o ± 12 mm ve směru osy y.
