Detailní popis produktu

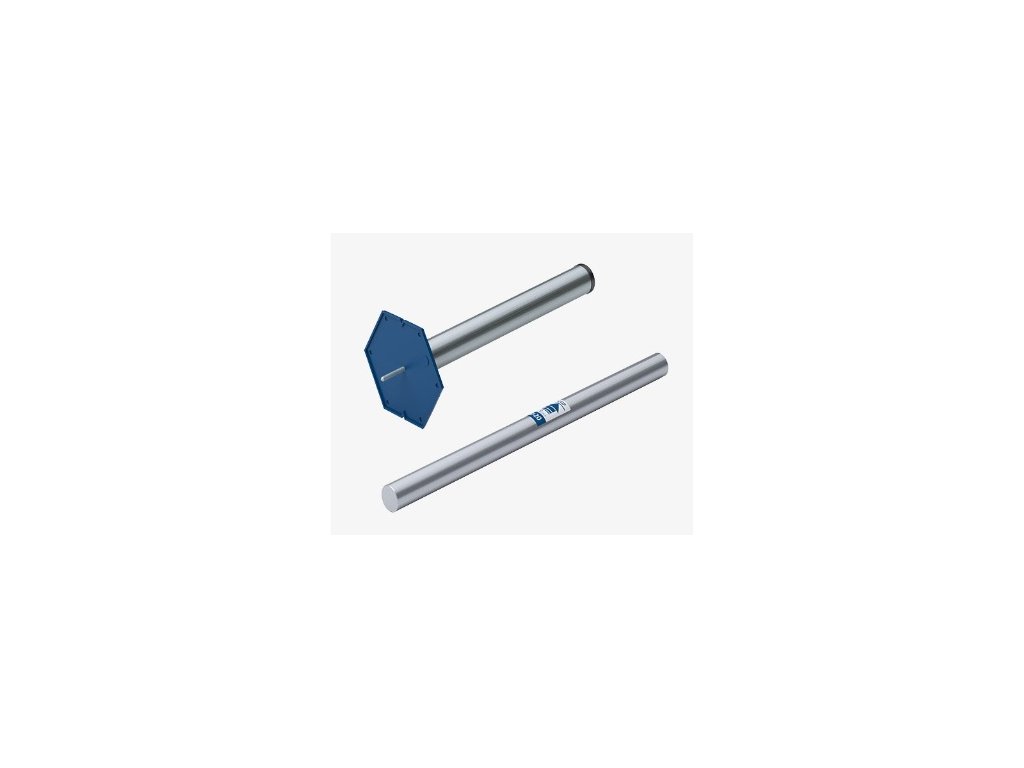

Slouží k přenosu posouvajících sil v dilatačních sparách mezi betonovými konstrukcemi a umožňuje přitom posun ve směru své podélné osy. Varianta výrobku: Trn a pouzdro jsou vyrobeny z nerezové oceli. Tento trnový systém je určen hlavně pro dilatační spáry s častými objemovými změnami (např. ve venkovních prostorech). - průměr: 16, 20, 22, 25 a 30 mm - materiál pouzdra: S = nerezová ocel - materiál trnu: A4 = nerezová ocel S690 Vlastnosti výrobku: Schöck Dorn typ LD (Lastdorn = trn pro smyková zatížení) se skládá z pouzdra a trnu, jež se zabetonují do dvou sousedních částí budovy (objektu) přerušených dilatační spárou. Trn přenáší zatížení z jedné části stavební konstrukce do pouzdra umístěného v druhé části konstrukce. Uvnitř betonové konstrukce se zatížení přenáší napojovací stavební výztuží umístěnou v blízkosti trnu. Pouzdro trnu Schöck Dorn typ LD má kruhový průřez, a umožňuje tak posun ve směru podélné osy trnu, čímž zabraňuje vzniku vynucených napětí vznikajících důsledkem přetvoření stavebních konstrukcí. Přenáší síly působící svisle a kolmo k ose trnu.
