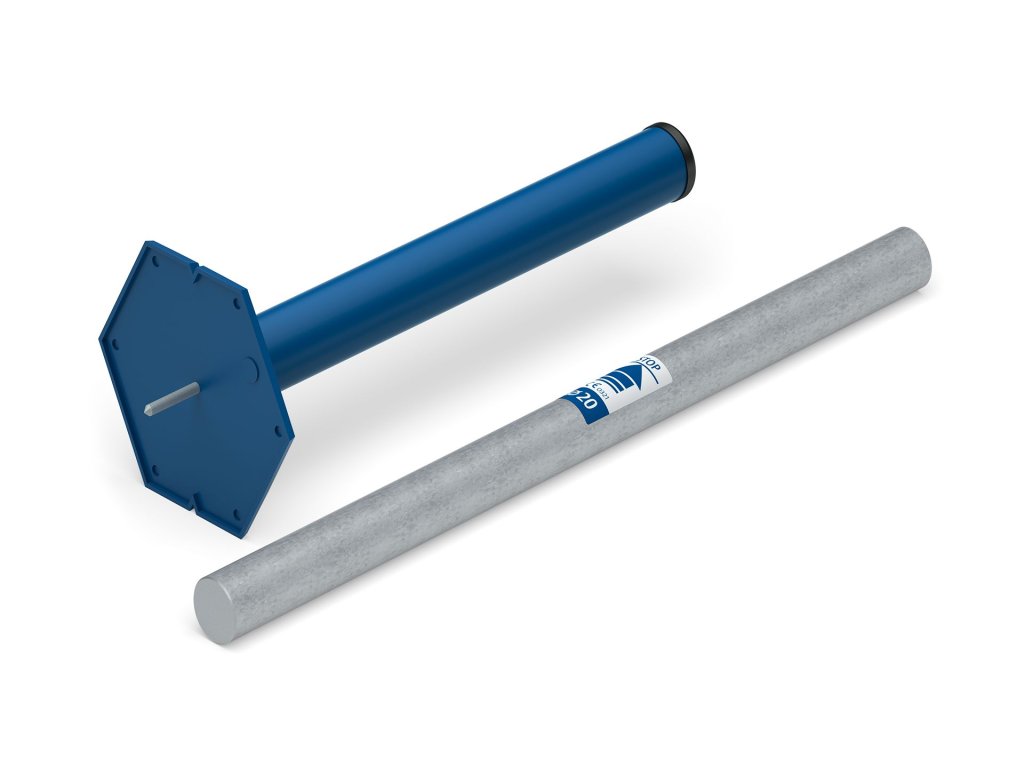

Schöck Dorn LD P-Zn - trn + pouzdro

Detailní popis produktu

Slouží k přenosu posouvajících sil v dilatačních sparách mezi betonovými konstrukcemi a umožňuje přitom posun ve směru své podélné osy. Varianta výrobku: Pouzdro této soupravy je vyrobeno z plastu s trnem ze žárově pozinkované stavební oceli (Zn). Tento trnový systém je určen hlavně pro konstrukční dilatační spáry s malým počtem objemových změn (např. ve vnitřních prostorách budov). - průměr: 16, 20, 22, 25 a 30 mm - materiál pouzdra: P = plast - materiál trnu: Zn = žárově pozinkovaná stavební ocel S690 Vlastnosti výrobku: Schöck Dorn typ LD (Lastdorn = trn pro smyková zatížení) se skládá z pouzdra a trnu, jež se zabetonují do dvou sousedních částí budovy (objektu) přerušených dilatační spárou. Trn přenáší zatížení z jedné části stavební konstrukce do pouzdra umístěného v druhé části konstrukce. Uvnitř betonové konstrukce se zatížení přenáší napojovací stavební výztuží umístěnou v blízkosti trnu. Pouzdro trnu Schöck Dorn typ LD má kruhový průřez, a umožňuje tak posun ve směru podélné osy trnu, čímž zabraňuje vzniku vynucených napětí vznikajících důsledkem přetvoření stavebních konstrukcí. Přenáší síly působící svisle a kolmo k ose trnu.
